HA型軸承加熱器
更新：2017-5-31 15:03:43 點擊：
- 產品品牌 盛鳴牌
- 產品型號 HA型
產品介紹
一、前言
傳統方法加熱安裝軸承
傳統的加熱方法如油煮、電爐加熱、火焰加熱等通常存在以下問題：
◆ 費時費力，工作強度大
◆ 破壞軸承本身的潤滑狀態，容易引發事故
◆ 加熱溫度過高導致軸承退火
◆ 加熱不均勻?qū)е螺S承變形損壞
感應式加熱器
感應加熱器的工作原理為利用交變的電流產生交變的磁場，交變磁場產生渦流從而使金屬工件迅速發熱。而在感應加熱過程中，溫度升高的只是被加熱工件的金屬部分，感應加熱器本身和被加熱工件的非金屬部分并不會發熱，所以可以用感應加熱器來加熱帶密封軸承和預潤滑軸承。
感應加熱器廣泛應用于冶金、鐵路、油田、機械、電機諸多制造、維修機械過程中的軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器多種環狀孔形金屬件的加熱，使之膨脹，達到過盈裝配的目的。
加熱軸承的溫度
用感應加熱器加熱軸承時，我們推薦的加熱溫度是110℃，當軸承溫度高于125℃時會改變軸承材質的結構，加速軸承老化甚至損壞軸承，對于非軸承類閉合金屬工件則最高可加熱至300℃左右。
設計方案
為了更好的給您選配、設計軸承加熱器，我們需要以下數據：
1、 工件的尺寸
2、 工件的草圖
3、 工件的材質
4、 工件的重量
5、 期望加熱時間和溫度
6、 電壓和功率要求
7、 其它要求
二、特別說明
1、 產品開箱后，請檢查機器主機是否完整，有無托運時碰撞的“硬傷”；參照裝箱清單核對配件是否缺漏，有無損壞。如有疑問，請立即與經銷商或本公司聯系。
2、 嚴禁加熱器在未取出包裝箱前通電開機驗貨。
3、 嚴禁空載啟動機器。
4、 請遠離易受磁場影響的物品。如磁卡、磁感應器等。
5、 加熱器開箱后，電氣不接地，不允許開動。
6、 本產品切勿超長時間流水線使用，否則會損壞儀器。
7、 本產品電器質保期為一年（非人為），可提供有償維修。
8、 如發現說明書中與實物有不符之處，請向我公司批評指正，謝謝！
三、用途和適用范圍
HA系列產品采用輪滑移動結構，搬運方便靈活，廣泛應用于冶金、鐵路、油田、機械、電機等諸多制造，維修機械過程中的軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種環狀孔形金屬件的加熱，使之膨脹，達到過盈裝配的目的。
產品特點：
1、環保 無油煙污染空氣，有利于改善工作環境和自然環境。
2、省錢 節電90%，節油100%，節約廠房占地面積70%。
3、省時 工作效率提高4倍以上，操作人員減少80%，提高裝配質量。
4、可靠 操作簡便，加熱均勻，無明火危險，清潔。
此系列產品質量穩定、價格低廉、經濟實用。
四、產品結構
加熱器由主機和控制系統組合一體安裝在一個車上，移動式結構，便于現場操作靈活方便。
|
產品型號 |
HA-Ⅰ |
HA-Ⅱ |
HA-Ⅲ |
HA-Ⅳ |
HA-Ⅴ |
|
額定功率 |
2.2KVA |
3.3KVA |
5.5KVA |
9KVA |
12KVA |
|
額定電壓 |
220V |
220V |
380V |
380V |
380V |
|
外形尺寸 |
400×290×345mm |
400×290×345mm |
498×385×445mm |
498×385×445mm |
498×385×445mm |
|
機器重量 |
20kg |
25kg |
55kg |
85kg |
135kg |
|
加熱溫度 |
Max.250℃ |
||||
|
控制方式 |
溫控 、時控、手控 |
||||
|
產品型號 |
加熱桿尺寸 |
工件內徑Max(mm) |
工件外徑Max(mm) |
工件高Max(mm) |
工件重量Max(kg) |
|
HA-Ⅰ |
20×20×255 |
30-50 |
250 |
110 |
15 |
|
30×30×255 |
50-70 |
250 |
110 |
25 |
|
|
HA-Ⅱ |
30×30×255 |
50-80 |
360 |
115 |
35 |
|
40×40×255 |
70-100 |
360 |
115 |
55 |
|
|
HA-Ⅲ |
45×45×325 |
70-130 |
440 |
140 |
80 |
|
60×60×325 |
90-180 |
440 |
140 |
120 |
|
|
HA-Ⅳ |
50×50×320 |
80-200 |
480 |
160 |
160 |
|
70×70×320 |
100-280 |
480 |
160 |
180 |
|
|
HA-Ⅴ |
60×60×360 |
120-280 |
510 |
220 |
250 |
|
80×80×360 |
160-400 |
510 |
220 |
380 |

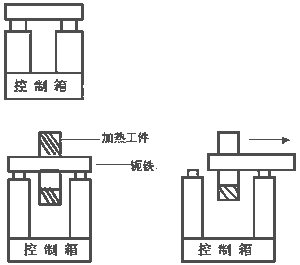

六、產品操作程序
1、將加熱器放置于水平位置
2、根據您需要加熱的工件選擇合適加熱桿，將此加熱桿放在主機的頂端面上，注意吻合平整。
3、根據電壓指示連接好電源。
4、檢查接地線是否良好，通電后用測電筆測試。
5、檢查加熱桿對地應無電壓。
6、將傳感器插入“傳感插座”，并將傳感器緊貼被加熱工件。
7、選擇您需要的加熱模式，（第一次加熱建議您根據工件需要加熱的溫度，選擇溫度控制，一般軸承或工件設定為110℃）按動啟動按鈕，主機通電，開始加熱。
8、按動停止按鈕主機斷電，停止加熱（如果選擇溫度或時間控制，主機會自動停止工作）。
9、停止加熱后，加熱桿向左或向右移動，取下工件后將加熱桿再放回主機頂端，注意吻合平整。
