雙作用液壓千斤頂
更新：2019-1-15 11:11:02 點擊：
- 產品品牌 盛鳴牌
- 產品型號 FCD型
產品介紹

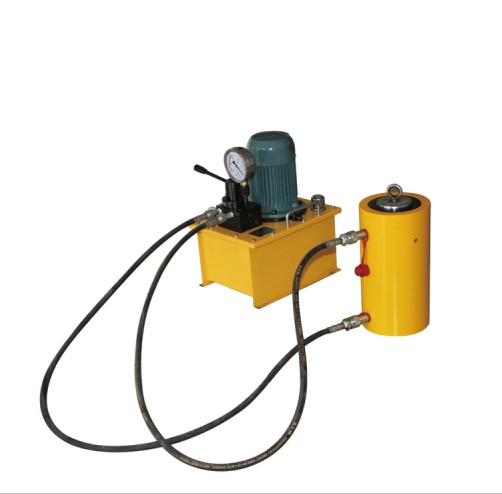

雙作用液壓千斤頂具有輸出力大、重量輕，可在任意空間位置上遠距離操作的特點，配以手動或電動超高壓油泵站，可實現頂、推、拉、擠、壓等多種形式的作業，廣泛應用于交通、鐵路（地鐵）、橋梁、造船、建筑、廠礦等各行各業。近年來，又在基礎沉降試驗以及靜力壓樁中得到了廣泛的應用。
用戶可根據實地尺寸要求，確定產品規格，特殊尺寸可定制！
二、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N46#液壓油才能工作。
4、手動泵請參照手動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針?lè)较蛭⑽⑿�，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
三、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖�，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。
|
型 號 |
噸位T |
行 程B-A |
最低高度Amm |
伸展高度Bmm |
油缸外徑mm |
活塞桿直徑mm |
油缸直徑mm |
壓力Mpa |
重量kg |
|
DYG50-125 |
50 |
125 |
250 |
375 |
127 |
70 |
100 |
63 |
32 |
|
DYG50-160 |
160 |
285 |
445 |
35 |
|||||
|
DYG50-200 |
200 |
325 |
525 |
43 |
|||||
|
DYG100-125 |
100 |
125 |
275 |
400 |
180 |
100 |
140 |
63 |
56 |
|
DYG100-160 |
160 |
310 |
470 |
63 |
|||||
|
DYG100-200 |
200 |
350 |
550 |
78 |
|||||
|
DYG150-160 |
150 |
160 |
320 |
480 |
219 |
125 |
180 |
63 |
68 |
|
DYG150-200 |
200 |
360 |
560 |
78 |
|||||
|
DYG200-125 |
200 |
125 |
310 |
435 |
240 |
150 |
200 |
63 |
112 |
|
DYG200-160 |
160 |
345 |
505 |
118 |
|||||
|
DYG200-200 |
200 |
385 |
585 |
136 |
|||||
|
DYG320-200 |
320 |
200 |
410 |
610 |
330 |
180 |
250 |
63 |
235 |
|
DYG400-200 |
400 |
200 |
460 |
660 |
380 |
200 |
290 |
63 |
265 |
|
DYG500-200 |
500 |
200 |
460 |
660 |
430 |
200 |
320 |
63 |
430 |
|
DYG630-200 |
630 |
200 |
515 |
715 |
500 |
250 |
360 |
63 |
690 |
|
DYG800-200 |
800 |
200 |
598 |
798 |
560 |
300 |
400 |
63 |
940 |
|
DYG1000-200 |
1000 |
200 |
630 |
830 |
600 |
320 |
450 |
63 |
1200 |
|
型號 |
噸位T(KN) |
行程mm |
本體高度mm |
伸展高度mm |
外徑mm |
基座安裝孔 |
||
|
螺栓分布圓直徑mm |
螺 紋 |
螺紋深度mm |
||||||
|
RR-1010 |
10（89） |
254 |
409 |
663 |
73 |
- |
- |
- |
|
RR-1012 |
305 |
457 |
762 |
73 |
- |
- |
- |
|
|
RR-308 |
30（267） |
210 |
387 |
596 |
102 |
- |
- |
- |
|
RR-3014 |
368 |
549 |
917 |
102 |
- |
- |
- |
|
|
RR-506 |
50（444） |
156 |
331 |
487 |
127 |
- |
- |
- |
|
RR-5013 |
334 |
509 |
843 |
127 |
- |
- |
- |
|
|
RR-5020 |
511 |
733 |
1244 |
127 |
76 |
1/2″-13 |
25 |
|
|
RR-156 |
75（667） |
156 |
347 |
503 |
146 |
- |
- |
- |
|
RR-7513 |
334 |
525 |
858 |
146 |
- |
- |
- |
|
|
RR-1006 |
100（889） |
168 |
357 |
525 |
178 |
140 |
3/4″-10 |
25 |
|
RR-10013 |
334 |
524 |
857 |
178 |
140 |
3/4″-10 |
25 |
|
|
RR-10018 |
461 |
687 |
1147 |
178 |
140 |
3/4″-10 |
25 |
|
|
RR-1502 |
150（1333） |
57 |
196 |
253 |
203 |
- |
- |
- |
|
RR-1506 |
156 |
385 |
541 |
203 |
159 |
3/4″-16 |
25 |
|
|
RR-15013 |
334 |
582 |
915 |
203 |
159 |
3/4″-16 |
25 |
|
|
RR-15032 |
816 |
1116 |
19%1 |
203 |
- |
- |
- |
|
|
RR-2006 |
200（1778） |
152 |
430 |
582 |
248 |
127 |
1″-8 |
25 |
|
RR-20013 |
330 |
608 |
938 |
248 |
127 |
1″-8 |
25 |
|
