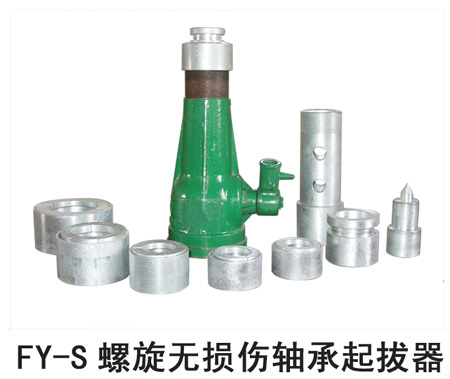

軸承起拔器
更新：2014-7-14 9:08:46 點擊：
- 產品品牌 盛鳴牌
- 產品型號 FY-S型
產品介紹
一、產品說明
分離式軸承起拔器亦稱大功率軸承起拔器，是我廠針對國內火電廠行業、煤礦業、磨煤機、引風機、給水泵、電動機等，設備大修時，拆卸聯軸器、齒輪、大型軸承等工件的通用機具，該機是采納了從多行業生產檢修系統技術技術專責人員的建議，結合現場操作使用人員的要求，以及我廠多年生產三動工具的經驗而研制開發生產的，解決了各行各業維修現場拆卸工件困難，工人勞動強度大，拆卸作業費力時，不安全，影響檢修工效問題。該機具有普通電動液壓拉頂機的拆卸功能，同時，又具務多位調整功能，改變了過去液壓拉頂機作業時對位調整困難的缺陷。采用一機通過替換夾具的方法，可拆卸多種規格的工件，從而達到一機多用的特點。
二、特 點
軸承起拔器常用型號分五個系列 I型系列適用于外徑10—80毫米的小型軸承、齒輪，皮帶盤，聯軸器的拆卸，家用電器和摩托車的組裝與維修或相應尺寸的園型另件。 2、3、4、5型系列適用于外徑80—280毫米的軸承、齒輪、輪對聯軸器和其它相應尺寸的物體拆卸，并對難以拆卸的調速電機，Y系列電機發電機、防火暴隔火暴電機、各種型號的泵類電機軸承有著您所意想不到的起拔效果。
FY-S-6型7型屬于加大型，根據客戶尺寸加工定制。
三、產品結構及使用方法

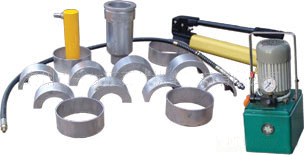

全套產品包括以下：
1、 各種型號規格夾具模具
2、 固定圈
3、 液壓頂力機
4、 連接套
5、 加節頂芯
6、 動力源：手動油泵或電動油泵
使用方法如下
1、 根據工件的大小選擇尺寸合適型號的夾具。
2、 將連接管與液壓頂力機（千斤頂）連接，再將選好的夾具模具與連接管連接，將液壓頂力活塞對準所拆卸工件軸端中心，套上夾具夾緊，用固定圈固定，防止拆卸時滑落。
3、 使用手動油泵請參照：使用前將手動油管加滿46號抗磨液壓油，加油時請過濾。將手動油管與液壓頂力機用高壓油管連接，擰緊卸油閥，掀動手柄，使頂力機活塞前頂夾具帶動工件拆卸。剛開始試壓時，油管里存有一定空氣，先多試壓幾次，排空空氣才能上一定壓力。工作完成后，松開卸油閥，頂力機活塞回伸。
4、 使用電動油泵請參照：將電動泵加46號抗磨液壓油，加油時請過濾。開啟電動油泵，空載三分鐘，排空閥體內空氣。操作開關手柄，使頂力活塞前頂夾具帶動工件拆卸，工作完成后，松開開關手柄，頂力機活塞回伸。
5、 在所拆卸工件與軸端分離時，停止作業松開夾具，移走拆卸機完成作業。
6、 如行程不夠時，讓頂力活塞回縮退位，加裝加節頂針繼續操作即可。
參考參數如下：
|
型號 |
拉卸范圍 |
配用GB承規格 |
|
Ⅰ |
19-40 |
28 29 200 201 202（300）203（301） 302 204（303）205（304）206（305）207（306）208（307） |
|
II |
40-80 |
209 210（308） 211（309） 310（2310） 311（2311） 212 213 |
|
III |
90-140 |
214 215（312） 313 314 315 316 2312 2313 2314 2315 2316 216 |
|
IV |
150-200 |
2317 2318 2319 2320 2321 2322 317（220） 318（221） 319（222） 320（224） 321 322 |
|
V |
180-280 |
2324 2326 324 326 |
|
Ⅵ |
280以上尺寸需定制 |
|
表中參數可能因?yàn)楦牧级兏�，恕不另行通知�?
客戶如需加大尺寸，可定制！
主要技術參數 系列多用軸承起拔器規格表
|
最大起頂力 |
最大受力 |
配用拉爪系列 |
|
5T（10T） |
485Kg/cm2 |
I II |
|
10T（20T） |
530Kg/cm2 |
III |
|
20T（30T—50T） |
630Kg/cm2 |
IV V |
四、注意事項
1、 使用前應檢查電動油泵油箱油位顯示標記，加足油量，否則會引起拆卸作業時液壓部分失調或不能工作。
2、注意液壓頂力活塞與工件軸心重心對稱，避免用力不均勻，而損壞所拆工件。
3、當拆卸作業完畢工件拉離軸端前，做好所拉工件接應準備工作，以防背卸工件落地?fù)p壞。
4、根據工件外徑預計拉力，選用配套夾具，以防小車?yán)篑R，達不到使用效果，損壞機器。
5、工作完畢后，將頂力活塞復位，切斷電源，將機移至固定位置，電動油泵長期使用后，注重加足油量，盡量避免無油空載使用，以防燒壞電機。
電動超高壓泵站，請勿私自拆開修理，應由專業技術人員負責維修。
液壓頂力機注意事項：
a)使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
b)在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
c)本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
d)新的或久置的液壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將液壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響液壓千斤頂?shù)氖褂脡勖�，所以液壓千斤頂在不用時，每月要將液壓千斤頂空載往復運動2-3次。
